    По умолчанию распиновка фишек на автоматах 3S

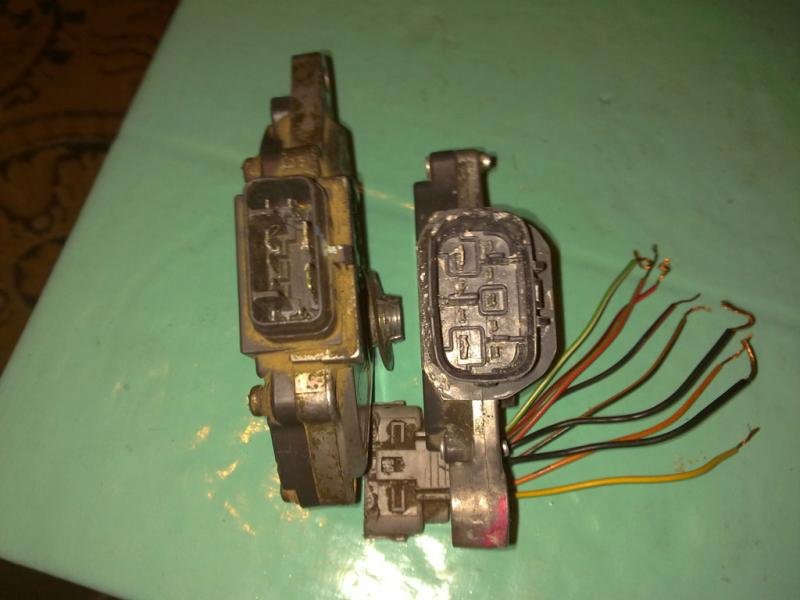

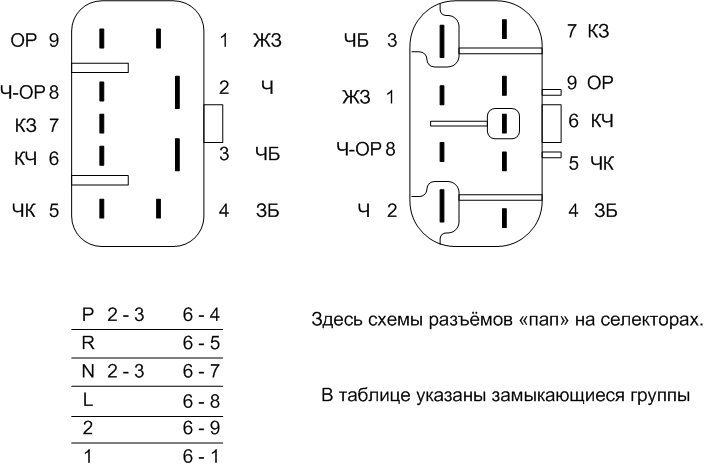

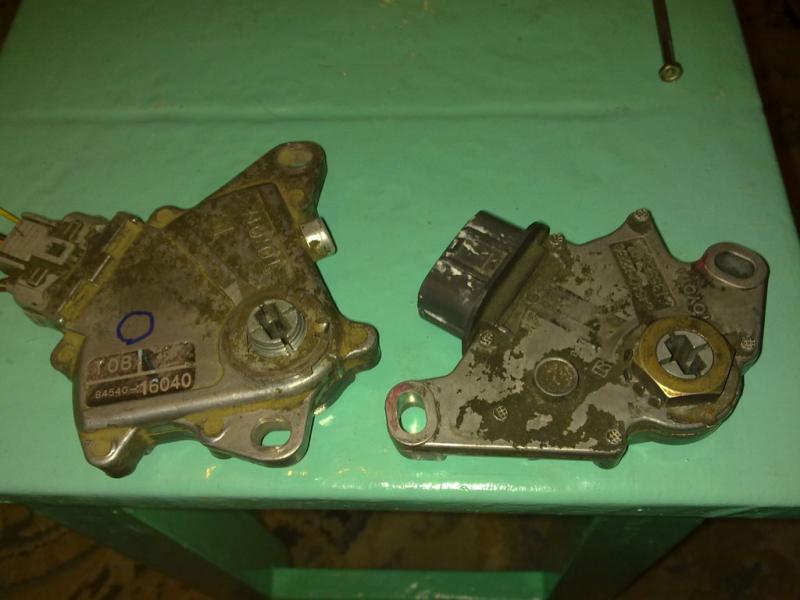

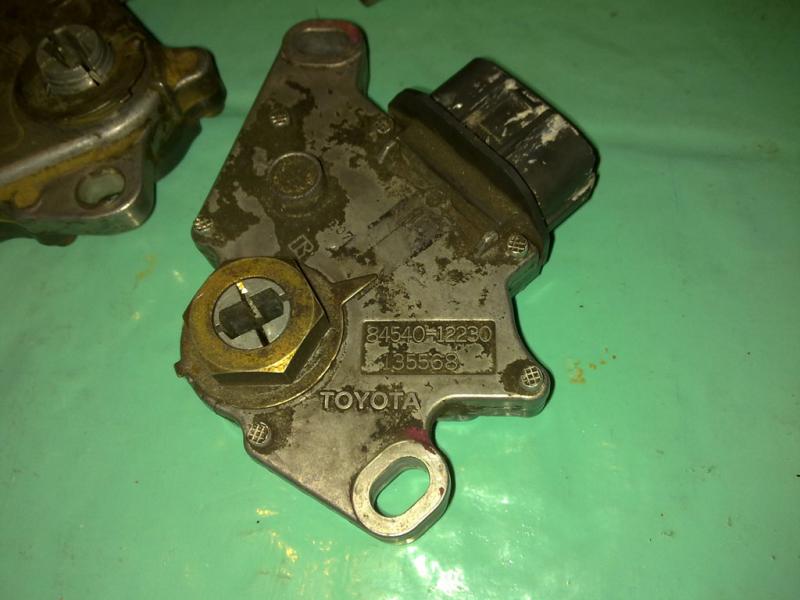

    Меняли автомат на Калдине (Toyota Caldina), столкнулись с задачей замены фишки на селекторе передач, так называемой лягушке. поколдовав немного с тестером, я определил какой пин какому соответствует, ниже приведена схема. Есть и фотографии лягушек
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	Caldina 3S автомат.gif
Просмотров:	125
Размер:	16.4 Кб
ID:	226   Нажмите на изображение для увеличения.

Название:	211020121095s.jpg
Просмотров:	121
Размер:	45.5 Кб
ID:	227   Нажмите на изображение для увеличения.

Название:	211020121096s.jpg
Просмотров:	103
Размер:	52.0 Кб
ID:	228   Нажмите на изображение для увеличения.

Название:	211020121097s.jpg
Просмотров:	125
Размер:	45.0 Кб
ID:	229   Нажмите на изображение для увеличения.

Название:	211020121098s.jpg
Просмотров:	111
Размер:	47.9 Кб
ID:	230


  2. 1 пользователь сказал cпасибо Legeor за это полезное сообщение:

    Chief (24.10.2012)

  3. #2
    Администратор
    Аватар для Legeor
    • Вне сети

    Регистрация
    28.05.2010
    Сообщений
    138
    Записей в дневнике
    8
    Благодарили
    44 в 23

    По умолчанию

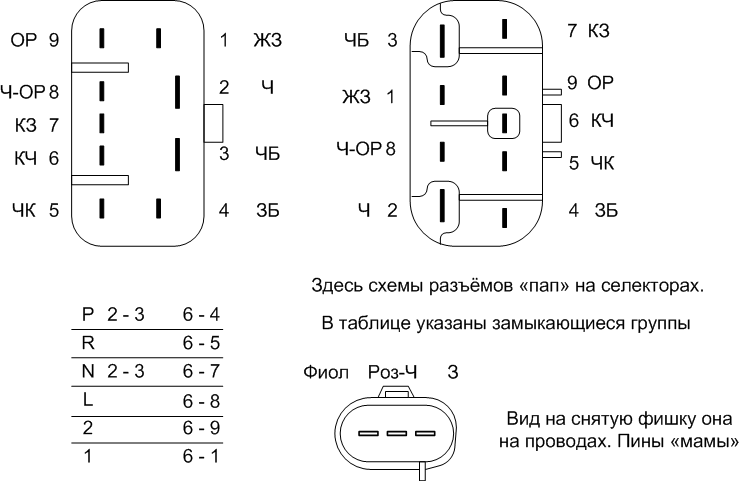

    да, чуть не забыл, там есть маленькая фишечка, мы когда всё собрали, решили проехаться, но у нас моргала лампочка овердрайва, так вот с маленькой фишки был выдернут проводок, я дорисовал картинку распиновкиНажмите на изображение для увеличения.

Название:	Caldina 3S автомат.gif
Просмотров:	132
Размер:	20.6 Кб
ID:	232
